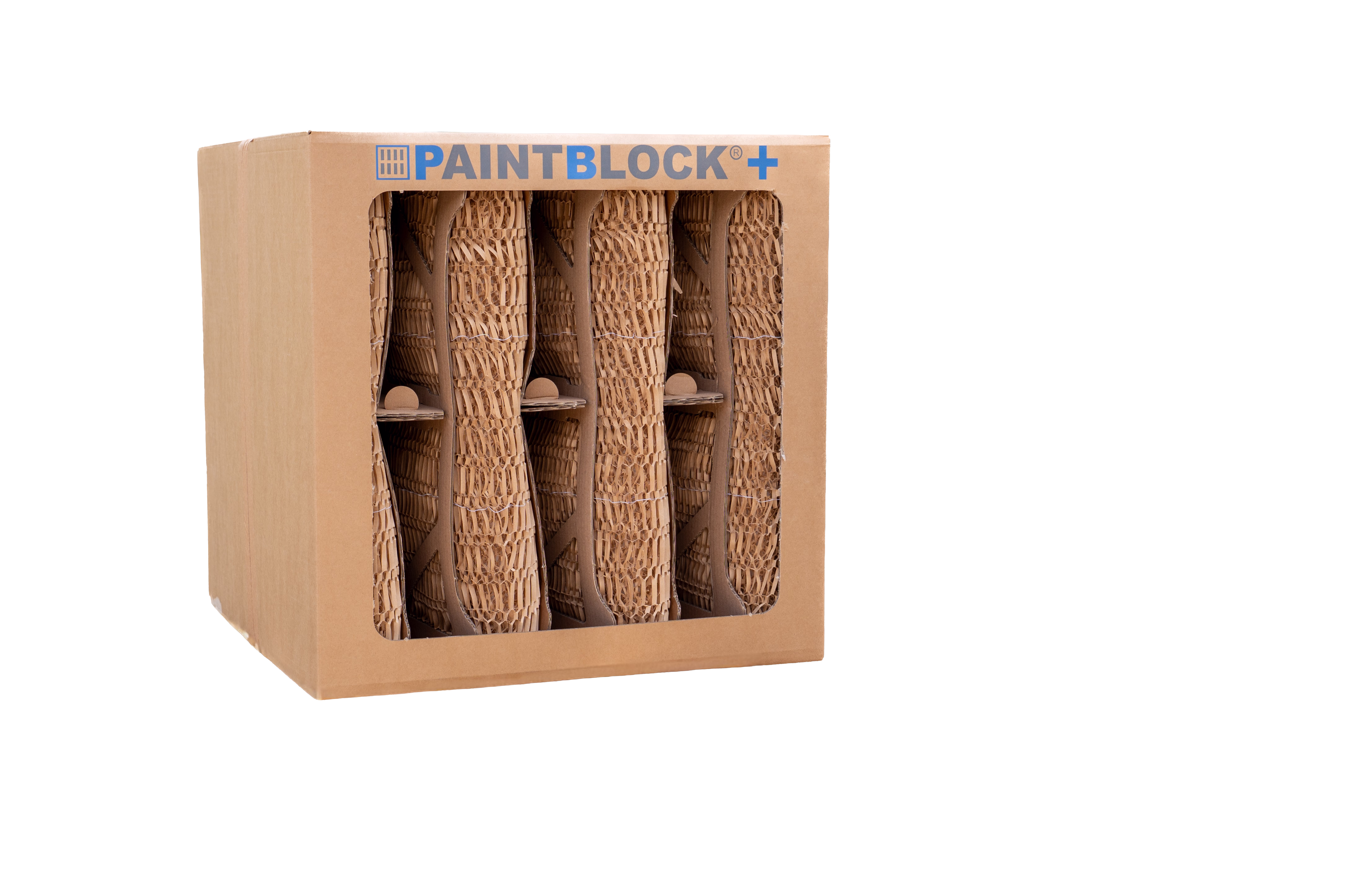

PAINTBLOCK®+
Der Farbnebelabscheider Paintblock+ ist die konsequente Weiterentwicklung des bewährten Paintblock-Systems und wurde speziell für moderne Lackieranlagen mit Trockenabscheidung entwickelt. Er vereint eine effiziente Farbnebelabscheidung mit integrierter Vorabscheidung. Ein System – eine Lösung für zahlreiche Anwendungen
Effiziente Farbnebelabscheidung durch integrierte Vorabscheidung
Der Lackabscheider Paintblock+ wurde speziell entwickelt, um die Leistungsfähigkeit von Trockenfiltersystemen in Lackieranlagen zu steigern. Die integrierte Vorabscheidung entfernt grobe Lackpartikel bereits vor der eigentlichen Filterstufe.
Die Deckel der Ein- und Ausströmöffnung lassen sich als Vorabscheider kombinieren und ermöglichen so eine kompakte, duale Filterlösung. Dadurch wird Overspray frühzeitig aus der Prozessluft entfernt und die nachgeschaltete Filterstufe deutlich entlastet.
Das sorgt für eine stabilere Luftführung, ein gleichmäßigeres Füllverhalten des Filters und eine deutlich verlängerte Standzeit der gesamten Filtereinheit. Gleichzeitig wird die Effizienz der Farbnebelabscheidung erhöht, der Wartungsaufwandreduziert, die Wechselintervalle verlängert und Kosten nachhaltig gesenkt.
Strömungsoptimierte Konstruktion für bessere Filterleistung
Die im Farbnebelabscheider Paintblock+ eingesetzten Separatoren wurden neu entwickelt und verfügen über eine optimierte Geometrie. Diese verbessert die Luftströmung in und durch die gesamte Filtereinheit. Dadurch wird der Luftstrom gleichmäßiger geführt, sodass Lackpartikel gezielt und effizient abgeschieden werden können.
Die optimierte Bauform steigert nicht nur die Abscheideleistung, sondern sorgt auch für ein kontrolliertes, gleichmäßiges Füllverhalten des Filters. Gleichzeitig wird der Strömungswiderstand reduziert, was sich bereits in einem niedrigeren Anfangsdifferenzdruck (Pa) zeigt.
Das Ergebnis ist eine zuverlässige und wirtschaftliche Lackabscheidung für industrielle Beschichtungsprozesse.

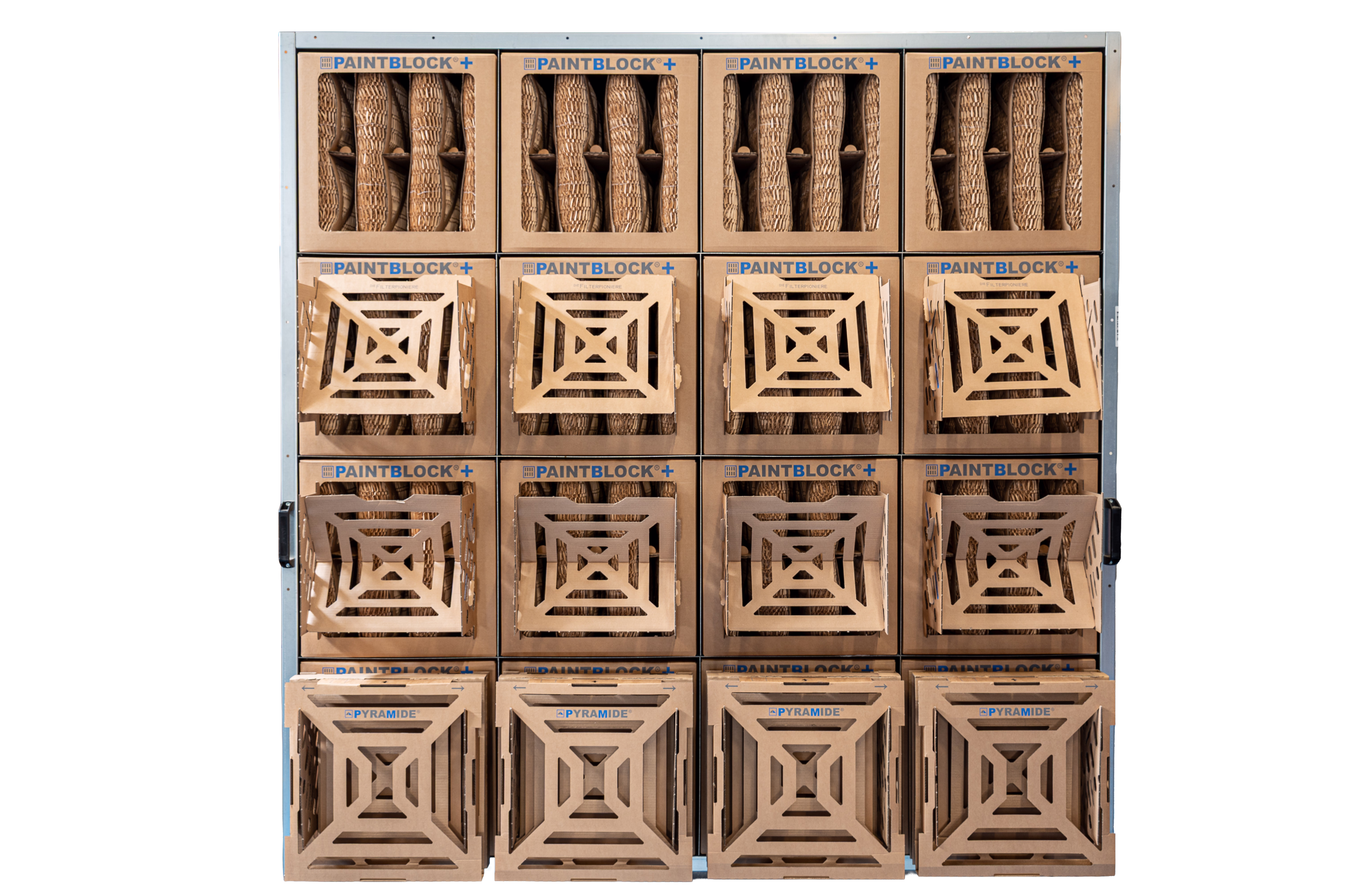

Volle Flexibilität mit einem System
Der Trockenabscheider Paintblock+ bietet vier flexible Einsatzmöglichkeiten und passt sich optimal an unterschiedliche Gegebenheiten an, um maximale Effizienz zu erreichen.

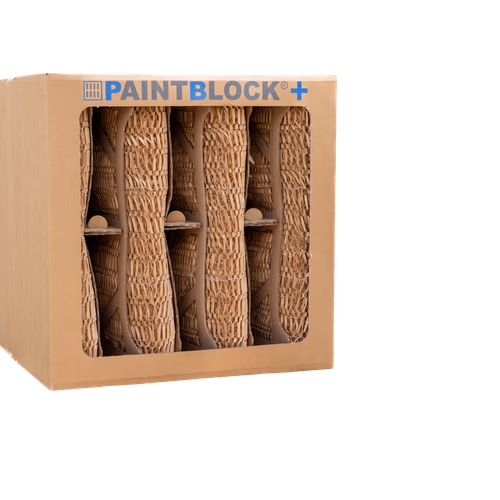

Option 1: Nutzung ohne Vorabscheider
Der Paintblock+ kann ohne integrierten Vorabscheider eingesetzt werden. Hierfür werden die Deckel der Ein- und Ausströmöffnung entfernt und entsorgt. So erhalten Sie einen strömungsoptimierten Paintblock+ mit neuer Abstandshaltertechnologie.
Option 2: Vorabscheider, schräge Prallplatte
Die Deckel der Ein- und Ausströmöffnung lassen sich zu einer schrägen Abscheideplatte (ähnlich PaintGrid H) zusammensetzen. Diese Variante eignet sich besonders gut für Anwendungen, bei denen das Overspray von oben in die Filtereinheit eintritt.
Option 3: Vorabscheider, frontale Prallplatte
Der Deckel der Ausströmöffnung kann an der vorgesehenen Stelle vorgeknickt und mit dem Deckel der Einströmöffnung kombiniert werden. Diese Konfiguration ist ideal, wenn das Lackoverspray frontal auf den Abscheider trifft oder in sogenannten Hotspot-Bereichen.

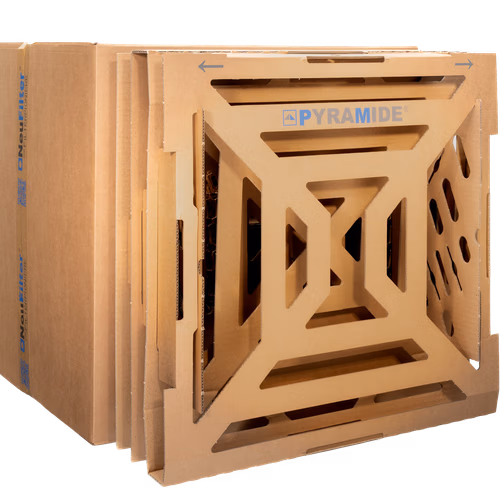

Option 4: Vorabscheider, Zusatzmodul „Pyramide“
Beim Öffnen der Einströmöffnung kann ein zusätzliches Vorabscheidemodul („Pyramide“) an den Türen angebracht werden. Diese Konfiguration ist ideal, wenn mehr als eine Prallplatte erforderlich ist. Mit der Pyramide erhalten Sie einen Trägheitsabscheider, der in seiner Wirkung zwei PaintGrid-Elementen entspricht. Weitere Informationen dazu finden Sie unter Pyramide.
→ Ein System – eine Lösung für zahlreiche Anwendungen
QR-Code direkt auf dem Trockenabscheider
Unsere neuen Produkte verfügen über einen QR-Code direkt auf dem Trockenabscheider, der zu einem Aufbau- und Installationsvideo führt.
So wird die korrekte Anwendung vereinfacht, Fehler reduziert und ein reibungsloser Betrieb sichergestellt.
Häufige Fragen
Filtertypen
Alle vorgestellten Filtertypen tragen dazu bei, die Qualität der lackierten Oberflächen zu verbessern, indem sie die Anzahl der Partikel in der Luft minimieren. Die regelmäßige Wartung und der Austausch dieser Filtersindunerlässlich, um eine gleichbleibend hohe Leistung und exzellenteLackierergebnisse zu gewährleisten.Gerne erstellen wir Ihnen ein Angebot, das Ihren Anforderungen entspricht, nachdem wir Sie umfassend beraten haben.
Welche Konfigurationsmöglichkeiten bietet der Paintblock+?
Der Paintblock+ bietet bis zu vier flexible Konfigurationsmöglichkeiten und lässt sich damit optimal an unterschiedliche Anlagenbedingungen anpassen. Er kann im Standardbetrieb ohne Vorabscheider oder mit verschiedenen Vorabscheide-Varianten für unterschiedliche Strömungsrichtungen (z. B. von oben oder frontal) eingesetzt werden. Zusätzlich kann ein erweitertes Vorabscheidemodul („Pyramide“) integriert werden.
Durch diese Varianten lässt sich der Paintblock+ gezielt auf unterschiedliche Belastungssituationen abstimmen und sorgt so für eine optimale Abscheideleistung und Effizienz.
Alle Konfigurationsmöglichkeiten und deren Anwendung werden anschaulich in dem Aufbau- und Installationsvideo erklärt, das über den QR-Code direkt auf dem Trockenabscheider abrufbar ist.
Bei Fragen oder Unterstützungsbedarf stehen wir Ihnen gerne zur Verfügung.
Wie wird der Paintblock+ installiert?
Der Paintblock+ wird als vormontierte Einheit geliefert und kann direkt in bestehende Absaugwände eingesetzt werden. Der integrierte Vorabscheider wird über die herausnehmbaren Deckel bzw. Fenster der Ein- und Ausströmöffnung zusammengesetzt, sodass keine zusätzlichen Montagekomponenten erforderlich sind.
Ein QR-Codedirekt auf dem Trockenabscheider führt zu einem Aufbau- und Installationsvideo . Dadurch wird die korrekte Anwendung vereinfacht, Fehler werden reduziert und ein reibungsloser Betrieb sichergestellt.
Bei Fragen oder Unterstützungsbedarf stehen wir Ihnen gerne zur Verfügung.
Wo wird der Paintblock+ eingesetzt?
Der Paintblock+wird in industriellen Lackier- und Beschichtungsanlagen mit Trockenabscheidung eingesetzt, z. B. in Lackierkabinen, Spritzständen und automatisierten Anlagen.
Seine Vorteile spielt der Paintblock+ besonders in Anlagen aus, bei denen vor der Einströmöffnung bzw. der Filterwand mindestens 20 cm Platz vorhanden sind. Dieser Freiraum ermöglicht die Umsetzung der flexiblen Vorabscheide-Optionen („Think outside the box“).
Tipp: Wenn kein Maßband zur Hand ist, reicht ein Notizblock: Die kurze Seite eines A4-Blatts oder die lange Seite eines A5-Blatts entspricht etwa 20 cm und hilft, den verfügbaren Platz schnell zu prüfen.
Welche Vorteile bietet der Paintblock+ im Vergleich zu herkömmlichen Filtersystemen?
Der größte Vorteil des Paintblock+ liegt in der Kombination aus Prallabscheider(Trägheitsabscheider) und der bewährten Paintblock-Technologie in einer einzigen Filtereinheit. Dabei bleiben alle bekannten Stärken des Paintblock-Systems erhalten: hohe Abscheideleistung, niedriger Anfangsdifferenzdruck, einfache und robuste Handhabung sowie eine hohe Lackaufnahme. Diese werden durch einen integrierten, flexibel einsetzbaren Vorabscheider zusätzlich erweitert.
Durch dieVorabscheidung werden Lackpartikel bereits frühzeitig aus der Prozessluftentfernt. Das erhöht die Effizienz der Abscheidung und entlastet dienachgeschaltete Filterstufe deutlich.
Das Ergebnis:längere Standzeiten, geringerer Wartungsaufwand, stabilere Luftführung und einreduzierter Energiebedarf. In Kombination mit den flexiblenEinsatzmöglichkeiten entsteht so eine besonders wirtschaftliche undleistungsstarke Lösung für die Farbnebelabscheidung.
Was zeichnet den Paintblock+ aus und welche Vorteile bietet er?
Der Paintblock+ kombiniert ein leistungsstarkes Kartonfiltersystem mit integrierter Vorabscheidung. Dadurch werden Lackpartikel bereits frühzeitig aus der Prozessluft abgeschieden, bevor sie die Hauptfilterstufe erreichen. Das verbessert die Luftführung, erhöht die Abscheideleistung und entlastet die nachgeschalteten Filter deutlich.
Für Sie bedeutetdas: längere Standzeiten, ein gleichmäßigeres Füllverhalten und ein insgesamt stabilerer Anlagenbetrieb. Gleichzeitig wird der Wartungsaufwand reduziert und durch den geringeren Strömungswiderstand auch der Energiebedarf gesenkt.
Dank seiner flexiblen Bauweise mit bis zu vier Konfigurationsoptionen lässt sich derPaintblock+ optimal an unterschiedliche Anlagenbedingungen und Belastungssituationen anpassen, für eine besonders effiziente und wirtschaftliche Farbnebelabscheidung.
