PYRAMIDE®und PYRAMIDE®+
Die Pyramide ist ein leistungsstarker Vorabscheider für den Trockenabscheider Paintblock und PaintBlock+. Ihre spezielle Bauform lenkt den Luftstrom gezielt um und scheidet Lackpartikel bereits frühzeitig aus der Prozessluft ab. Dadurch werden nachfolgende Filter deutlich entlastet und die Standzeit erhöht. Besonders bei hoher Lackbelastung lässt sich die Pyramide flexibel in bestehende Systeme integrieren.
Effiziente Vorabscheidung mit der Pyramide
Die aus dem PaintGrid bewährte Geometrie wurde in die Pyramide integriert und sorgt für eine kontrollierte Luftführung innerhalb der Filtereinheit. Der Luftstrom wird gezielt umgelenkt, sodass Farbpartikel frühzeitig und effizient aus der Prozessluft abgeschieden werden. Durch diese effektive Vorabscheidung wird die Belastung der nachgeschalteten Filter deutlich reduziert. Das führt zu längeren Standzeiten und einer konstant stabilen Absaugleistung.
PYRAMIDE+
Die Pyramide+ kann als 200 mm tiefes Einzelmodul eingesetzt und unabhängig vom Paintblock ausgetauscht werden. In vielen Anwendungen bleibt der nachgeschaltete Paintblock dabei zwei- bis dreimal so lange im Einsatz wie die Vorabscheideeinheit Pyramide+
PYRAMIDE
Alternativ kann die Pyramide als Vorabscheidemodul direkt an den Türen bzw. Deckeln des Paintblock+ vor der Einströmöffnung eingehängt werden. Diese Variante ist besonders sinnvoll, wenn Vor- und Nachfilter gemeinsam gewechselt werden sollen oder die Einbausituation den Einsatz eines Einzelmoduls nicht zulässt.
Erweiterte Filterstruktur für bessere Lackabscheidung mit der Pyramide+
Im Vergleich zum klassischen Vorabscheider PaintGrid verfügt die Pyramide+ über eine zusätzliche Prallplatte, wie sie auch im Paintblock+ eingesetzt wird. Diese erweitert die Filterstruktur und verbessert die Abscheideleistung, sodass Farbpartikel noch effektiver aus der Prozessluft entfernt werden. Gleichzeitig wird die Aufnahmefähigkeit für Overspray erhöht.
Dank des flexiblen „Think outside the Box“-Ansatzes von NeuFilter kann die Vorabscheideplatte, wie bereits vom Paintblock+ bekannt, auch in der Pyramide+ in zwei unterschiedlichen Orientierungen eingesetzt werden. Dadurch lässt sich das System optimal an verschiedene Strömungsrichtungen und Anlagenbedingungen anpassen.

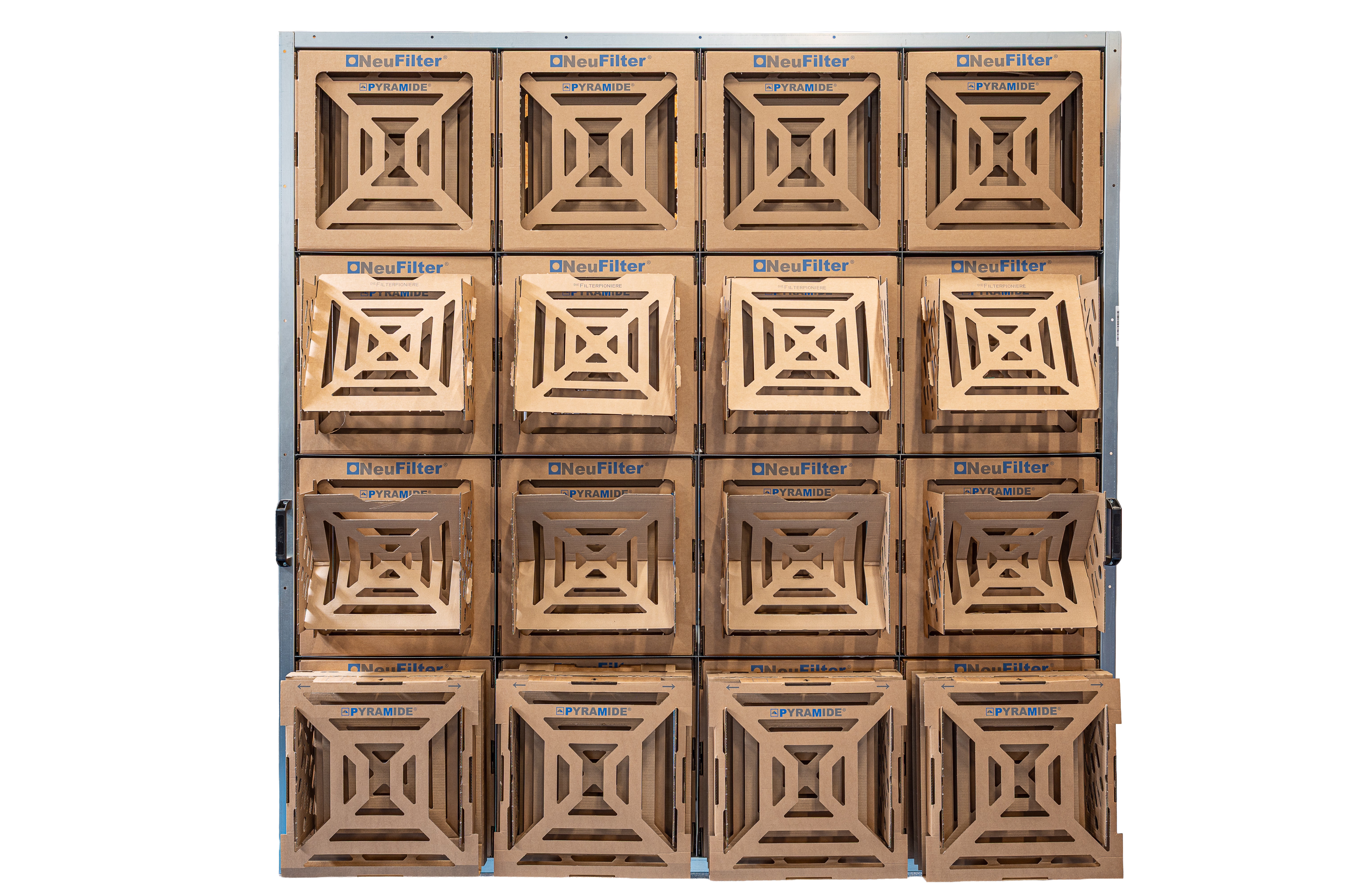

Somit ergeben sich beim 200 mm tiefen Einzelmodul Pyramide+ insgesamt vier Anpassungsoptionen:

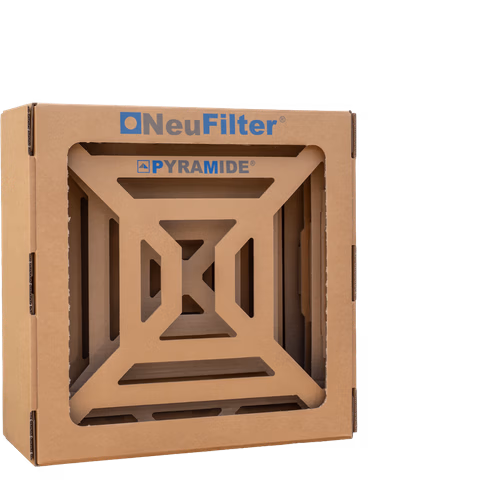

Option 1: Nutzung ohne Prallplatte
Die Pyramide+ kann ohne integrierte Prallplatte eingesetzt werden. Hierfür werden die Deckel der Ein- und Ausströmöffnung entfernt und entsorgt. So entsteht ein kompakter Einzelvorabscheider mit der Abscheidewirkung von zwei PaintGrid-Elementen in einem 200 mm tiefen Modul.

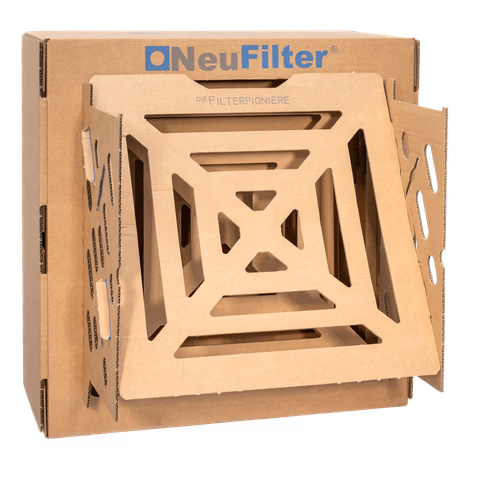

Option 2: Vorabscheider mit schräger Prallplatte
Die Deckel der Ein- und Ausströmöffnung lassen sich zu einer schrägen Abscheideplatte (ähnlich PaintGrid H) zusammensetzen. Diese Variante eignet sich besonders für Anwendungen, bei denen das Overspray von oben in die Filtereinheit eintritt.

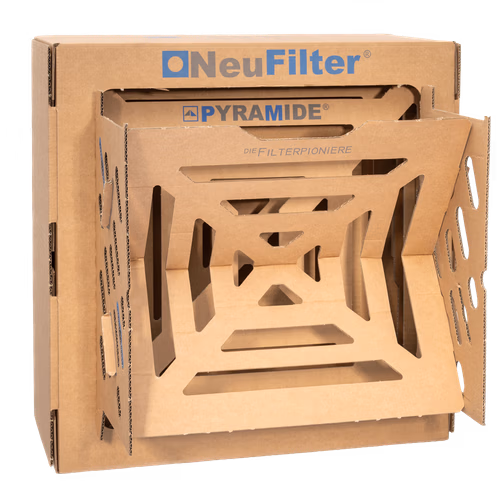

Option 3: Vorabscheider mit frontaler Prallplatte
Der Deckel der Ausströmöffnung kann an der vorgesehenen Stelle vorgeknickt und mit dem Deckel der Einströmöffnung kombiniert werden. Diese Konfiguration ist ideal, wenn das Lackoverspray frontal auf den Abscheider trifft oder in sogenannten Hotspot-Bereichen eingesetzt wird.
Option4: Vorabscheider mit Zusatzmodul „Pyramide“ (optional)
Beim Öffnen der Einströmöffnung kann eine weitere Pyramide als Vorabscheidemodul an den Türen angebracht werden. Diese Variante eignet sich für Anwendungen mit besonders hoher Belastung, bei denen eine zusätzliche Prallabscheidung erforderlich ist. In dieser Kombination entspricht die Abscheidewirkung in etwa einer mehrstufigen PaintGrid-Anordnung (L/M/L/M).
Damit bietet die Pyramide+ maximale Flexibilität bei gleichzeitig hoher und anpassbarer Abscheideleistung.
QR-Code direkt auf dem Pyramidenmodul.
Unsere neuen Produkte verfügen über einen QR-Code direkt auf dem Trockenabscheider, der zu einem Aufbau- und Installationsvideo führt.
So wird die korrekte Anwendung vereinfacht, Fehler reduziert und ein reibungsloser Betrieb sichergestellt.
Häufige Fragen
Filtertypen
Alle vorgestellten Filtertypen tragen dazu bei, die Qualität der lackierten Oberflächen zu verbessern, indem sie die Anzahl der Partikel in der Luft minimieren. Die regelmäßige Wartung und der Austausch dieser Filtersindunerlässlich, um eine gleichbleibend hohe Leistung und exzellenteLackierergebnisse zu gewährleisten.Gerne erstellen wir Ihnen ein Angebot, das Ihren Anforderungen entspricht, nachdem wir Sie umfassend beraten haben.
Wie wird die Pyramide bzw. Pyramide+ aufgebaut?
Die Pyramide und die Pyramide+ können wahlweise als vormontierte Einheit geliefert und direkt in bestehende Absaugwände eingesetzt oder ähnlich wie beim PaintGrid, flach auf Palette zur Selbstmontage bestellt werden. Dadurch lassen sich Versand- und Lagerkosten reduzieren.
Für den Aufbau der Pyramide und die Pyramide+ steht ein QR-Code direkt auf dem Vorabscheidemodul zur Verfügung, der zu einem Aufbau- und Installationsvideo führt. So kann die Montage einfach vor Ort erfolgen und Fehler werden minimiert.
Bei der Pyramide+ wird der integrierte Vorabscheider über die herausnehmbaren Deckel bzw. Fenster der Ein- und Ausströmöffnung zusammengesetzt, sodass keine zusätzlichen Montagekomponenten erforderlich sind. Auch hierfür steht über den QR-Code ein Aufbau- und Installationsvideo zur Verfügung.
Bei Fragen oder Unterstützungsbedarf stehen wir Ihnen gerne zur Verfügung.
Mit welchen Systemen ist die Pyramide bzw. Pyramide+ kompatibel?
Die Pyramide und die Pyramide+ sind Vorabscheider (Trägheitsabscheider), die speziell als Vorfilter für die Trockenabscheideboxen Paintblock und Paintblock+ entwickelt wurden.
Die Pyramide ist speziell dafür ausgelegt, als Vorabscheidemodul in die Türen bzw. Deckel des Paintblock+ eingehängt zu werden.
Die Pyramide+ hingegen ist ein eigenständiges Vorabscheidemodul mit 200 mm Tiefe. Sie bietet bis zu vier Anpassungsoptionen und kann flexibel in bestehende Filterwände und Absaugsysteme integriert werden.
Welche Vorteile bietet die Pyramide bzw. Pyramide+ gegenüber klassischen Vorabscheidern?
Die Pyramide+ kombiniert die bewährte Geometrie des PaintGrid mit einer zusätzlichen Prallplatte. Dadurch werden Lackpartikel noch effizienter abgeschieden, die Aufnahmefähigkeit für Overspray erhöht und die nachgeschalteten Filter deutlich entlastet. Zudem ermöglicht sie eine flexible Anpassung an unterschiedliche Anlagengegebenheiten und Strömungssituationen.
Die Pyramide erweitert den Paintblock+ gezielt um zusätzliche Prallstufen. Dadurch wird die Abscheideleistung weiter gesteigert, die Aufnahmefähigkeit des Gesamtsystems erhöht und der nachgeschaltete Filter deutlich entlastet.
Das Ergebnis: längere Standzeiten, geringerer Wartungsaufwand, stabilere Luftführung und insgesamt niedrigere Betriebskosten. In Kombination mit den flexiblen Einsatzmöglichkeiten entsteht so eine besonders wirtschaftliche und leistungsstarke Lösung für die Farbnebelabscheidung.
Was ist die Pyramide bzw. Pyramide+ und wofür wird sie eingesetzt?
Beide Module sind Vorabscheider für Trockenfiltersysteme in Lackieranlagen. Durch die gezielte Umlenkung des Luftstroms werden Farbpartikel bereits frühzeitig aus der Prozessluft abgeschieden.
Die Pyramide+ erweitert dieses Prinzip durch eine zusätzliche Prallplatte und eine optimierte Filterstruktur, wodurch die Abscheideleistung weiter gesteigert wird.
Die Pyramide wurde speziell als Einhängemodul für den Paintblock+ entwickelt und ermöglichtes, das System gezielt, um zusätzliche Prallstufen zu erweitern.
